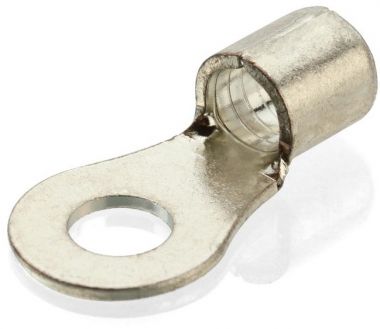

Наконечник ПМ 4 - 6 КВТ 83597

Характеристики

• Тип коннектора: наконечник кольцевой
• Рабочее напряжение, до (кВ): 35
• Материал жилы: медь
• Сечение жилы, мм: 4
• Класс гибкости жилы: 1, 2, 3, 4, 5, 6
• Материал контактной части: медь
• Покрытие контактной части: гальваническое лужение
• Размер крепёжного болта: М6
• Технология монтажа: пайка, опрессовка

Размеры

Описание

• Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
• Материал: листовая электротехническая медь марки М1
• Покрытие: олово-висмутовое электролитическое лужение
• Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
• Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
• Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
• Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
• Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25

Товары серии

Вопросы и ответы

В смете заложены 50-е наконечники для кабеля ВВГ 4*50. Наконечники ТМЛ 50-10-11 слишком велики. Как выйти из этой ситуации?

Есть несколько путей: Можно заказать наконечники, сделанные по стандарту DIN 46235, например ТМЛ (DIN) 50-10 «КВТ». Самым экономным решением, будет покупка стандартных наконечников серии ТМЛс, например ТМЛс 50–10 «КВТ». В отличие от гостовских, эти наконечники рассчитаны именно на то сечение, которое указано в наименовании. Наконец, можно купить гостовские наконечники с номиналом 35 мм², и они почти наверняка идеально подойдут к Вашему кабелю. Если же у инспекторов возникнут вопросы, Вы можете сослаться на таблицу из ГОСТ, в которой этот выбор прописан.

Действительно ли можно опрессовывать наконечники под пайку марки ПМ?

Можно и нужно. Процесс пайки постепенно и повсеместно уходит в прошлое, замещаясь высокотехнологичной опрессовкой. Это связано не только с особенностями самой техники пайки, которая требует опыта и навыков, но также с современными трендами заботы об экологии и здоровье. Данные наконечники имеют все необходимые атрибуты для опрессовки, поскольку шов на скругленной трубной части наконечников запаян. Однако полезно помнить следующие основные моменты: Наконечники ПМ не предназначены для опрессовки моножилы.

Как соединить медные и алюминиевые кабели?

Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.
