Характеристики
- Тип трубки: с клеевым слоем
- Рабочее напряжение, до (кВ): 1
- Диаметр до усадки, мм: 160
- Диаметр после усадки, мм: 29
- Толщина стенки после усадки, мм: 5
- Оптимальный диапазон усадки, мм: 144-34,8
- Коэффициент усадки: 6:1
- Материал: полиолефин
- Цвет трубки: черный
- Температура усадки, ˚С: 120
- Температура эксплуатации, ˚С: -55...+105
- Прочность на растяжение, не менее Мпа: 10
- Относительное удлинение до разрыва, не менее %: 400
- Электрическая прочность, не менее кВ/мм: 18
- Удельное объемное электрическое сопротивление, Ом/см: 10¹⁴
| Обозначение | ТТ-(6х)-160/29 |
| Назначение, применение | герметизация, изоляция и защита от коррозии контактных соединений в электроэнергетике и телекоммуникациях |
Размеры
| D (мм) |
d (мм) |
S (мм) |
| 160 |
29 |
5 |

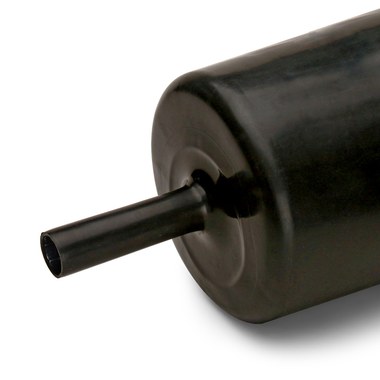

Описание
- Предназначены для герметизации, изоляции и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях
- Коэффициент усадки: 6:1.
- В три раза превышает коэффициент усадки стандартных трубок
- Материал: полиолефин
- Цвет: черный
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Ультраширокий диапазон усадки гарантированно обеспечивает изоляцию и герметичность сложных изделий с большими перепадами уровней
- Форма поставки: нарезка по 1.22 м
- Инструмент для монтажа: пропановая горелка ПГ «КВТ»
Эксплуатационные характеристики (лет)
- Гарантийный срок хранения: 10
- Гарантийный срок эксплуатации: 3
- Срок службы: 10
Товары серии
| Товар | Оптимальный диапазон усадки, мм | Цена |
| Трубка ТТ-200-25,4/12,7 (мин партия 10 шт.) КВТ 84887 | 22,9-15,2 | 5 151.47 ₽ |
| Трубка ТТ-ГСМ-25,4/12,7 (мин партия 30 шт.) КВТ 84889 | 22.9-15.2 | 1 567.08 ₽ |
| Трубка ТТ-(6х)-33/5.5 (1.22м) КВТ (мин партия 5 шт.) 65753 | 29.7-6.6 | 1 377.45 ₽ |
| Трубка ТТ-ГСМ-38,1/19,1 (мин партия 30 шт.) КВТ 84890 | 34.3-22.9 | 3 113.34 ₽ |
| Трубка ТТ-С нг-LS (2:1) - 40/20 (мин партия 25 шт.) КВТ 83639 | 36-24 | 140.82 ₽ |
| Клеевая термоусадочная трубка ТТ-(6х)-44/7.4 КВТ 81093 | 39.6-8.9 | 1 771.23 ₽ |
| Трубка ТТ-(6х)-50.8/8 (1.22м) КВТ (мин партия 5 шт.) 65754 | 45.7-10 | 2 802.50 ₽ |
| Трубка ТТ-ГСМ-50,8/25,4 (мин партия 15 шт.) КВТ 84891 | 45.7-30.5 | 5 051.41 ₽ |
| Трубка ТТ-С нг-LS (2:1) - 60/30 (мин партия 10 шт.) КВТ 83640 | 54-36 | 269.02 ₽ |
| Трубка ТТ-(6х)-69.8/11.7 (1.22м) КВТ (мин партия 5 шт.) 65755 | 62.8-14 | 3 596.72 ₽ |
| Трубка ТТ-С нг-LS (2:1) - 80/40 (мин партия 10 шт.) КВТ 83641 | 72-48 | 359.58 ₽ |
| Трубка ТТ-(6х)-87.5/17.1 (1.22м) КВТ (мин партия 5 шт.) 74104 | 79-20.5 | 4 596.26 ₽ |
| Трубка ТТ-С нг-LS (2:1) - 100/50 (мин партия 10 шт.) КВТ 83642 | 90-60 | 467.14 ₽ |
| Трубка ТТ-(6х)-119.4/22.9 (1.22м) КВТ (мин партия 5 шт.) 65757 | 107.5-27.5 | 5 689.45 ₽ |
| Клеевая термоусадочная трубка ТТ-(6х)-235/40 КВТ 81094 | 211.5-48 | 11 043.30 ₽ |
Вопросы и ответы
В чем отличие термоусаживаемой трубки от обычного кембрика?
И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно.
Что означает «нг» в наименовании термоусаживаемой трубки?
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике.
Можно ли применять термоусаживаемую трубку для изоляции соединений проводов?
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
Упаковка и логистикаРаскрыть ▾
| Логистические свойства единицы товара |
| Единица измерения | шт |
| Вес нетто единицы товара | 850 г |
| Длина единицы товара (см) | 122 |
| Ширина единицы товара (см) | 16 |
| Высота единицы товара (см) | 16 |
| Потребительская упаковка |
| Количество в потребительской упаковке | 5 |
| Тип потребительской упаковки | п/э пакет |
| Длина потребительской упаковки, см | 123 |
| Ширина потребительской упаковки, см | 25 |
| Высота потребительской упаковки, см | 7 |
| Вес брутто потребительской упаковки | 4.2 кг |
| Объём потребительской упаковки | 21.5 л |
| Транспортная упаковка |
| Количество в транспортной упаковке | 20 |
| Тип транспортной упаковки | картонная коробка |
| Длина транспортной упаковки, см | 126 |
| Ширина транспортной упаковки, см | 28 |
| Высота транспортной упаковки, см | 29 |
| Вес брутто транспортной упаковки | 17 кг |
| Объём транспортной упаковки | 102.3 л |
